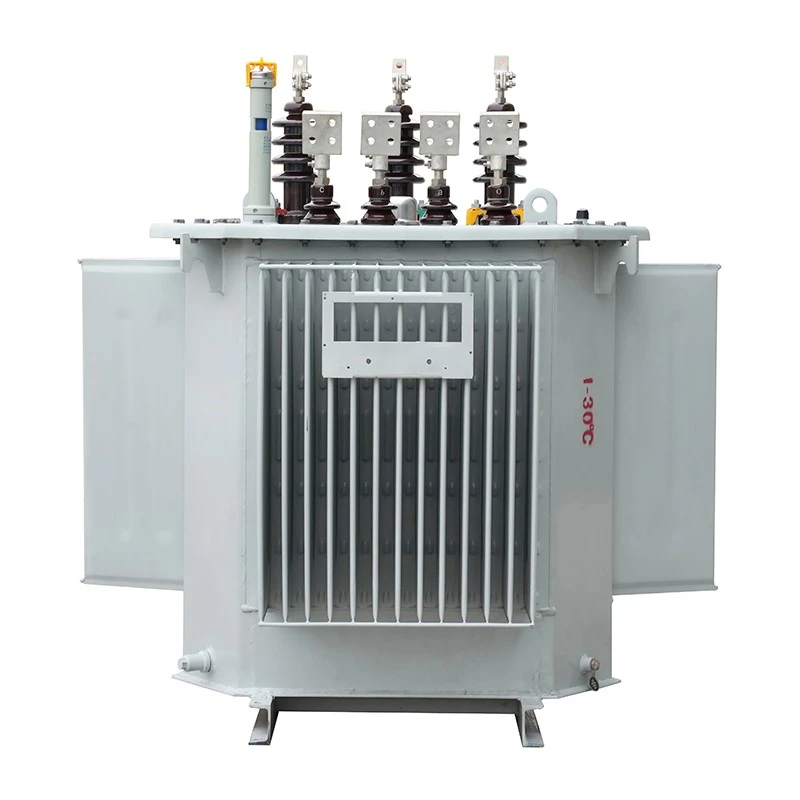

35kv Oil-Ponořený transformátor

35 kV olej ponořený tří-fázový transformátor s dvojitým vinutím bez buzení napětí

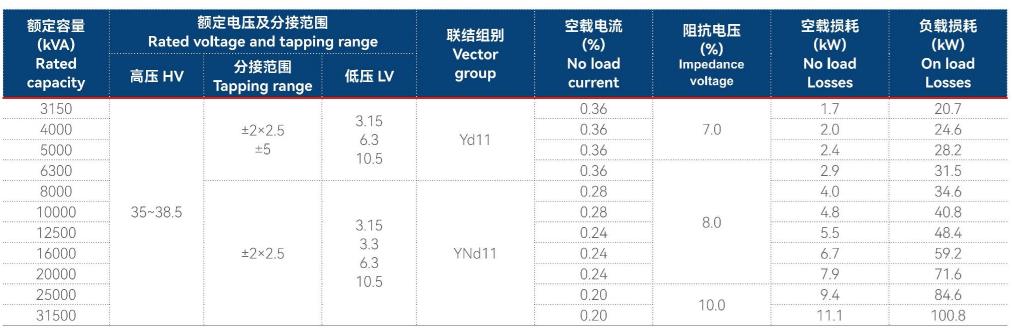

1. Jmenovitá kapacita: 3150-31500 (KVA)
2. Jmenovité vysoké napětí: 35-38,5KV
3. Jmenovité nízké napětí: 3,15-10,5kv
4. Rozsah regulace napětí a počet poloh odboček: ±2×2,5
5. Zkratová impedance (Uk, %): 14-18 %
6. Skupina připojení: Yd11, YNd11
7. Úroveň tepelné odolnosti a nárůst teploty (K): Stupeň A: 105 stupňů, 65 K
8. Výkonové parametry a ztráty (W): 1,7-11,1KW, 20,7-100,8KW
9. Způsob chlazení: ONAN

Kapacita: 50kVA-31500kVA

VN: 35kV

NN: 0,4kV, 6kV, 10kV

Chlazení: ONAN / ONAF

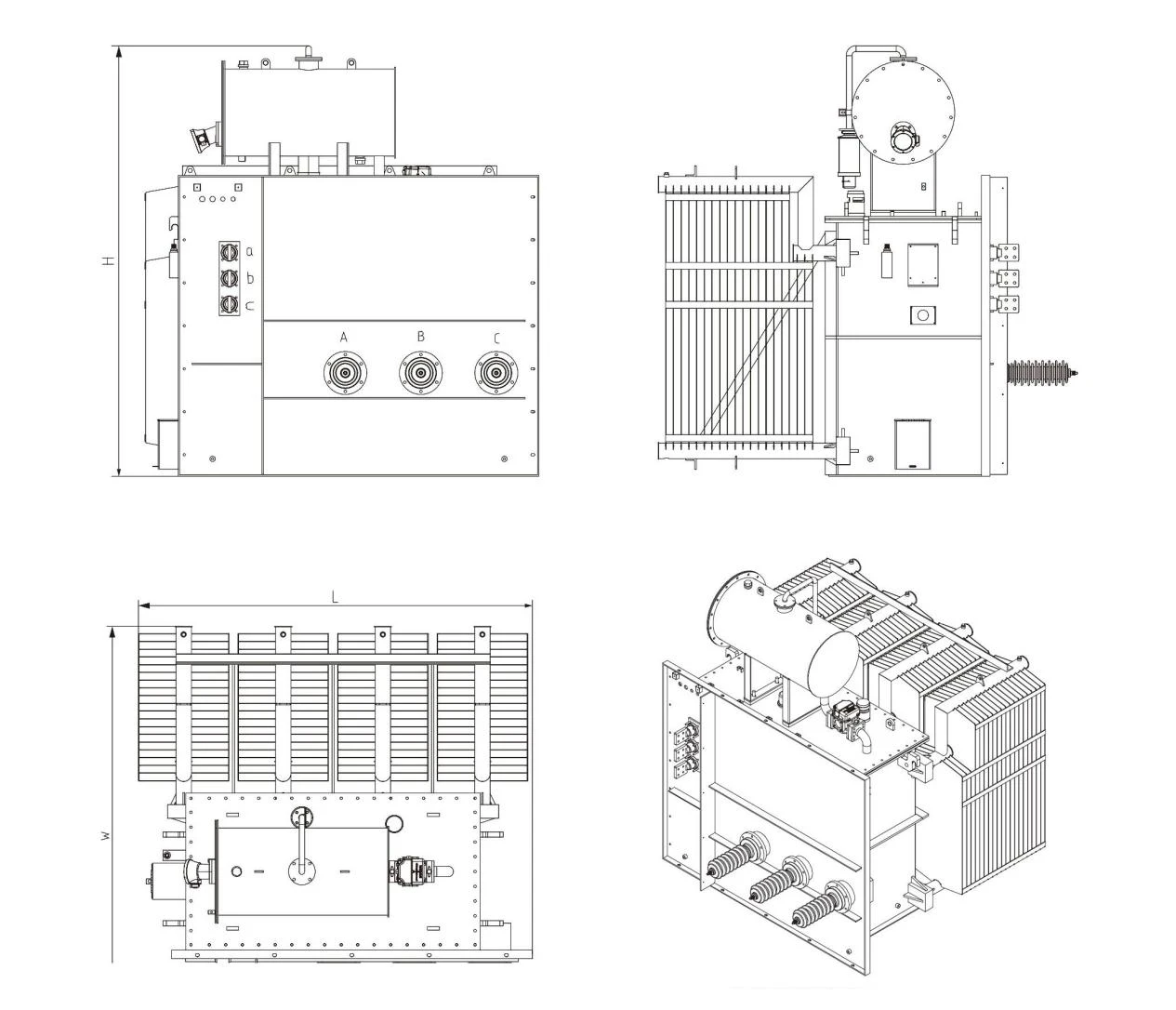

Olejová nádrž: Zvlněná palivová nádrž, plně utěsněná

Nízkoztrátová, nákladově{0}}efektivní, plně utěsněná konstrukce bez výměny oleje, vhodná pro dlouhodobý-provoz venku.

Venkovní rozvodny, průmyslové parky, doly, městské a venkovské rozvodné sítě.

GB1094, GB/T6451

1. Dobrý ekonomický výkon: Průměrný proud naprázdno se sníží o 60 % až 80 % a průměrná -ztráta naprázdno se sníží o 25 % až 35 %.

2. Dlouhá životnost: Nádrž na transformátorový olej má plně utěsněnou strukturu a olejová nádrž může být přišroubována nebo přivařena k okraji nádrže. Transformátorový olej nepřichází do styku se vzduchem, což prodlužuje jeho životnost.

3. Vysoká provozní spolehlivost: Byla provedena vylepšení těsnících součástí palivové nádrže, aby se zvýšila spolehlivost a zlepšila se úroveň řemeslného zpracování, aby byla zajištěna spolehlivost těsnění.

4. Malá půdorysná plocha: Nádrž transformátorového oleje využívá vlnitý deskový radiátor, který může nahradit roli zásobníku oleje, když se teplota oleje změní v důsledku tepelné roztažnosti a smrštění vlnité desky. Olejová nádrž z vlnitého plechu má krásný vzhled a malý půdorys.
